LEHR Rollladenkasten ST200

Exzellente Dämmwerte, perfekte Optik, einfache Montage

Die Rollladenkasten ST200 erfüllen die strengen Anforderungen der aktuellen EnEV. Mit unserem patentierten Isolier-Kopfstück aus Polypropylen können Wärmebrücken nahezu vollständig ausgeschlossen werden – die Wärmeverlusteffekte des gesamten Rollladenkastens werden damit massiv reduziert.

  • Homogen geschäumter Korpus aus Polystyrol-Hartschaum (Styropor) mit ausgezeichneten Wärmedämm- und Schallschutzeigenschaften
  • Gute Statik durch in den Korpus eingeschäumte verzinkte Stahldrahtgewebe (3 mm Ø)
  • Korpus 3-seitig geschlossen und mit zementgebundenen Holzwolle-Leichtbauplatten verblendet
  • Kasten-Abschlußschiene aus hochwertigem, stranggepresstem Aluminium mit optimaler Profilform für passgenaue Deckelaufnahme und beste Abdichtung.
  • Innenblende mit 2-fachen Falz für eine dicht schließende Befestigung des Revisionsdeckels
  • Schalldämm-Maß – RW eingerollt 44 dB, RW ausgerollt 40 dB. Prüfbericht P-BA254/2010
  • Großer Rollraum – passend für 14-er Rollladen- Neubauprofile
  • Auch als RG Version und als Halbschale für Klinkermauerwerk lieferbar

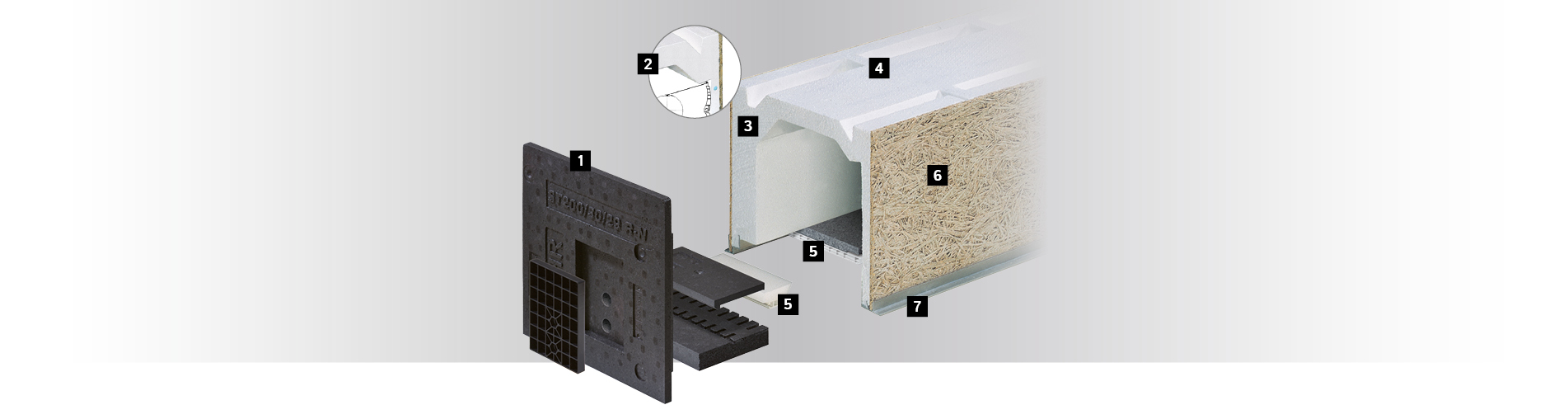

Systemaufbau:

LEHR Rollladen-Kastensystem ST200

1
Isoliertes Kopfstück mit gedämmter Auflage aus Polypropylen – nahezu wärmebrückenfrei.
2
Die LEHR-Sicherheitskante: ein kleiner Vorsprung stoppt jeden Versuch, den Rollladen von außen hochzuheben.
3
Großzügig dimensionierte Wandungen sorgen für optimale Wärmedämmung und guten Schallschutz. Das eingeschäumte, verzinkte Stahlgewebe macht den ST200 besonders stabil und verwindungssteif.
4
Der Kastenkorpus aus homogen geschäumtem Polystyrol-Hartschaum. Eingelassene Sicken sorgen für eine optimale Verbindung zum Sturz.
5
Rollladenkastendeckel KD Premium mit seitlichen Putzanschlussprofilen. R = 0,71 m² K/W.
6
Zementgebundene Holzwolle-Leichtbauplatten für optimale Putzhaftung innen und außen.
7
Kasten-Abschlußschiene aus hochwertigem, stranggepresstem Aluminium innen und außen.


Typenübersicht:

LEHR Rollladen-Kastensystem ST200

Kastenformate:
B 24 cm x H 25 cm


B 30 cm x H 25 cm


B 30 cm x H 29 cm


B 36 cm x H 29 cm


ST200 Halbschale


B 28 cm x H 29 cm


B 30 cm x H 25 cm


B 30 cm x H 29 cm


B 36 cm x H 29 cm



Wärmewerte

LEHR Rollladen-Kastensystem ST200

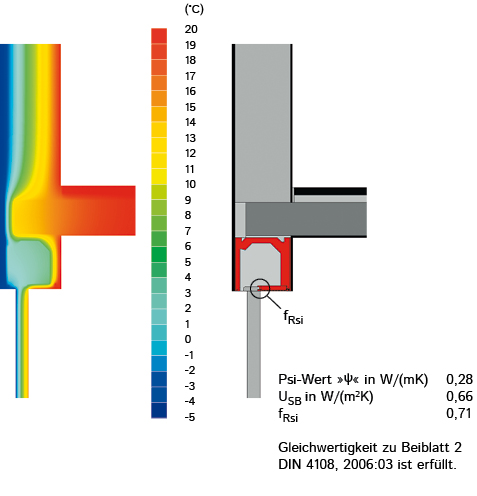

Wärmebrückendetail, 30er Kasten

Der ST200 erfüllt sämtliche Vorgaben der aktuellen EnEV – d.h. die im »zur DIN 4108 Bbl 2:2019-06, 2006:03« für Rollladenkästen definierten Werte werden durchweg erreicht und teilweise weit übertroffen. Auch die für Klinkerfassaden und kerngedämmtes Mauerwerk vorgesehenen Kästen in Halbschalen-Konstruktion entsprechen allen Anforderungen.

Fugendurchlass:
Typ: ST200
Prüf-Nr.: 021126.A03

Werte:
C1 Pa[m³/h]0,069
C10 Pa[m³/h]0,35
C50 Pa[m³/h]1,07
Klasse3

LEHR ST200 erfüllt mit den werkseitig empfohlenen Zubehörteilen (isoliertes Kopfstück, Auflage aus PP, Kasten-Deckel mit seitlichem Abschluss) die Anforderungen der Euroklassen 4 – weit mehr als nach DIN gefordert.



Mögliches Zubehör

LEHR Rollladen-Kastensystem ST200

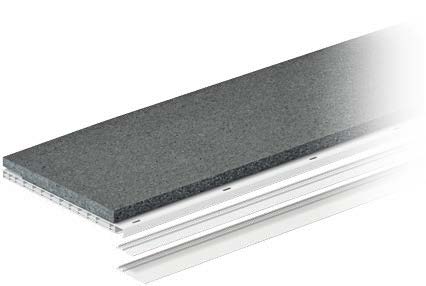

LEHR Kastendeckel KD PREMIUM:
Der Revisionsdeckel – LEHR Kastendeckel KD PREMIUM – ein bis ins Detail durchgeplantes System sorgt für den problemlosen Einbau, passgenaue Anschlüsse und sauber verschlossene Fugen – damit wird ein optimal winddichtes Endergebnis erreicht, das auch architektonisch in jeder Hinsicht überzeugt. Der KD PREMIUM lässt sich einfach zur Revision abnehmen und stets wieder dicht und optisch sauber schließen.



FAQ – Häufig gestellte Fragen

LEHR Rollladen-Kastensystem ST200

Bei Gurtbetrieb empfehlen wir beidseitig 14 cm, bei Elektroantrieb beidseitig 8 cm, bei Kurbelbetrieb nach Absprache.
Es gibt Bautiefen für 24er-, 30er- und 36er-Wände.
Für 24er- und 30er-Wände gibt es die Bauhöhen 25 cm und 29 cm, für 36er-Wände nur 29 cm Bauhöhe.
Ja, bei allen Kastengrößen.
Ja, bei Erfüllung der statischen Vorgaben und bei raumseitig geschlossener (RG) Ausführung.
Bei raumseitig geschlossener (RG) Ausführung wird der Kasten am Blendrahmen verschraubt, zusätzlich kann im Unterboden das Ankerelement aus Spezial-EPS und mit Rundstahlbolzen
zur Befestigung verwendet werden.
Durch Aufbetonieren während des Betongangs.
Ja, auf jeden Fall gemäß Montageanleitung.
Die dünne Dämmung ist immer außen. Die Aluminiumschiene mit Stufenfalz ist immer innen. Der RG-Boden ist immer innen.
Über den Baustoffhandel oder den autorisierten Händler.
Nein, alle Materialien sind vom DiBt zugelassen und haben Brandschutzklasse B1.
Entsprechend den Schallprüfberichten
Dies ist abhängig von den Rollladenführungsschienen und den Wandstärken. Beim RG-Kasten steht das Fenster genau hinter der Revisionsöffnung
Es muss auf jeden Fall eine Überdämmung des Kastens entsprechend der Richtlinie oder den Verarbeiterrichtlinien der Fassadenhersteller erfolgen.
Der Kasten sollte die Bautiefe der Wandstärke haben
Genaue Positionierung des Fensters in Abstimmung mit der Dämmstoffstärke beachten. Der Kasten sollte bis zur Hinterkante der Klinkerfassade reichen.
Ja, in Abstimmung mit der bautechnischen Ausführung
Ja, aber nur bis zur ausgewiesenen Höhe (siehe Montageanleitung)
Abhängig von der der Höhe des Kastens
– ca. 185 mm Ballendurchmesser bei 250 mm Kastenhöhe
– ca. 205 mm Ballendurchmesser bei 290 mm Kastenhöhe
Prinzipiell ja – der Ballendurchmesser variiert, je nach Kastengröße.
Alle Arten der Bedienung sind möglich – Gurt-, Kurbel und elektrischer Motorantrieb.
Gibt es statische Befestigungen für die Fensterelemente im Kasten?
Es ist eine Rollladenkastenabschlussschiene vorhanden, die entsprechend der DIN 18550 ausgeführt ist. Jedoch ist bei Putzausführung darauf zu achten, dass die Putzstärke eingehalten wird und damit ist eine Putzschiene evtl. erforderlich
Die Aluminiumschienen dürfen nicht beschädigt werden. Im Auflagerbereich ist der Putz entsprechend so auszuführen, dass ein Revisionsdeckel eingebaut werden kann. Der Rollladenpanzer muss von der Breite her so mit der Fenstergröße abgestimmt sein, dass eine Revisionierung jederzeit möglich ist.
Durch sorgfältiges Abdichten zum Innenraum. Aufbringen einer Schwerfolie bzw. Dämmfolie im Rollraum und auf dem Kastendeckel.
Deckelsysteme verwenden, die eine Wärmedämmung mit besseren Dämmwerten aufweißen.
In die Innenblende können verschiedene Lüfter eingebaut werden. Dies ist abhängig von der Luftwecheslrate des Systems. Der Einbau kann zur Reduzierung der Wärme – und Schalldämmung führen. Auch eine seitliche Verbreiterung im Auflagerbereich ist möglich. In technischer Abstimmung mit Fa. LEHR.
Ja, hier ist jedoch eine Rücksprache mit der gewünschten Ausführung im Detail notwendig.
