LEHR Aufsatzelement AE BLACKLINE XT

Eine Systemerweiterung, mit der unser bewährtes Aufsatzelement noch vielseitiger und noch montagefreundlicher wird.

Die eigentliche Neuheit ist ein durchdachtes System aus einer, mit dem AE BLACKLINE XT fest verbundenen Basisprofil und darauf abgestimmten Adapterelementen für alle gängigen Fenstertypen im Markt.

Die Adapter werden auf dem Fenster vormontiert und erst beim Einbau mit dem Basisprofil des AE BLACKLINE XT durch Einrasten auf der ganzen Länge stabil verbunden.

Die Vorteile liegen auf der Hand:

  • Der AE BLACKLINE XT lässt sich einfach und sicher auf fast allen Fenstern einsetzen.
  • Fenster und Aufsatzelemente können jetzt separat zur Montage transportiert werden, was das Handling erheblich erleichtert.
  • Die hochstabile Verbindung von Basisprofil und Adapter erlaubt breitere Fensterfronten, auch mit Teilungen.
  • Um die Stabilität noch zu erhöhen, kann ein Spezialverstärkungseisen zum Einsatz kommen. Zur Verbesserung der Lastabtragung dient die Statikkonsole.
  • Alle Antriebsarten realisierbar: Minigurtschwenkwickler, Maxigurt mit seitlichem Überstand, Kurbel oder Elektromotor.
  • PVC-Führungsschienen für Mini- oder Maxipanzer, auch für raumseitig geschlossene Kästen. Alle Farben als Folie lieferbar.
  • Insektenschutz integriert oder nachrüstbar, Kassettenaufnahme im Kopfstück.

Darüber hinaus weist der AE BLACKLINE XT alle Eigenschaften und Vorteile der BLACKLINE Systemtechnik auf.

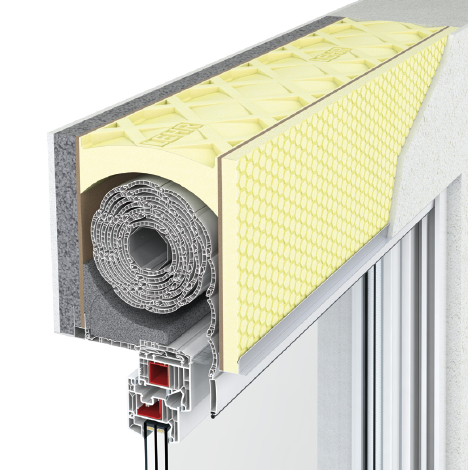

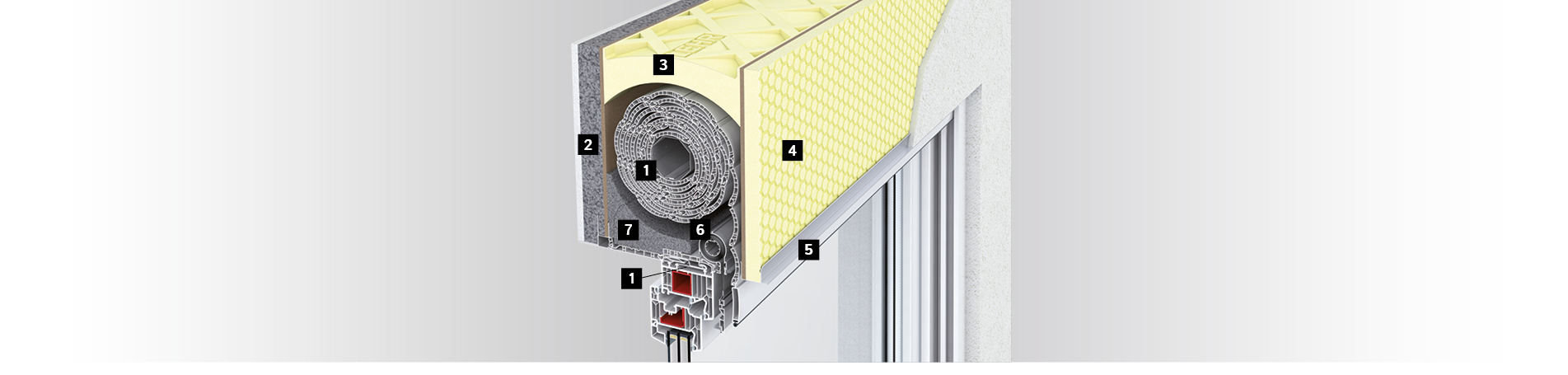

Systemaufbau:

LEHR Aufsatzelement AE BLACKLINE XT

1
Die neue, hochstabile Verbindung von AE BLACKLINE XT und Fensterelement: Ein Basisprofil am Kasten, über die ganze Länge fest verclipst mit dem am Fenster befestigten Adapter.
2
Raumseitige Neopor-Elemente in abgestuften Stärken garantieren eine hervorragende Wärmedämmung und bilden zugleich einen idealen Putzträger.
3
Das Korpus-Oberteil aus hartverschäumtem Spezial-EPS vereint hohe Stabilität mit guter Wärmedämmung.
4
Außenblende aus 28 mm starkem, hartverschäumtem Spezial-EPS mit genoppter Oberfläche als Putzträger, fest verbunden mit einer Spanplatte.
5
Kastenabschlussschiene aus strangepresstem Aluminium.
6
Der Insektenschutz ist hier bereits integriert, kann aber auch nachgerüstet werden. Zur Nachrüstung ist eine Aufnahme für die Kassette im Kopfstück des Kastens enthalten.
7
Revisionsöffnung – hier für die Innenrevision: Über dem Kastendeckel aus PVC-Profil befindet sich ein formgeschäumter Dämmblock für bestmögliche Isolierung. Durch eine gerundete Trennfuge kann der mit dem Deckel verbundene Teil der Dämmung zur Revision herausgeklappt werden.
8
Stabilisierung durch Stahl auf dem Blechrahmen sowie zusätzliche Statikkonsolen zur Lastabtragung der Fenstergewichte möglich.


Typenübersicht:

LEHR Aufsatzelement AE BLACKLINE XT

1

Ausführung 290-280 RU (Revision unten)

2

Ausführung 290-280 RU (Revision unten)


290/280 RA (Revision außen)

3

290/280 RU (Revision unten)

3

290/280 RU (Revision unten) Halbschale

5

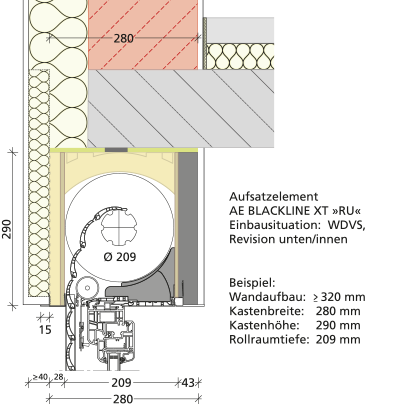

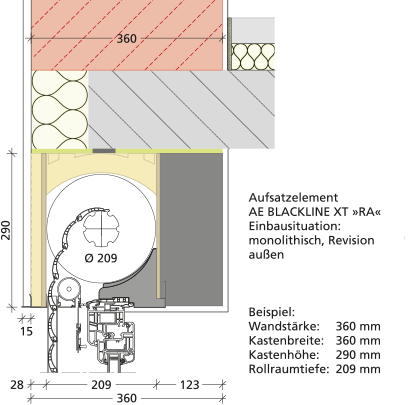

Einbausituationen:

1



2



Wärme- und Schallwerte

LEHR Aufsatzelement AE BLACKLINE XT

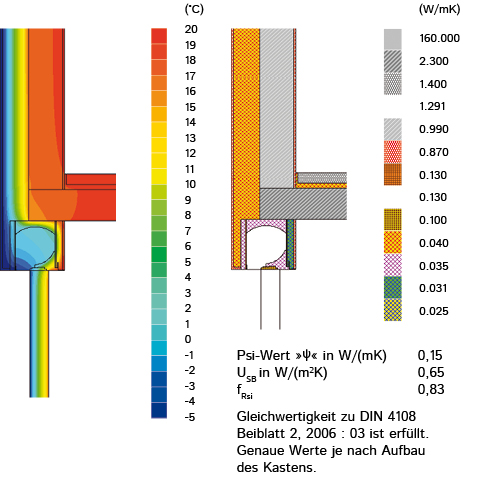

Wärmebrückendetail LEHR BLACKLINE XT –
Ausführung 290-280 RA

waerme



Kastentyp und Einbausituationψ – WertfRsi –WertUsb –Wertbewertes Schalldämm-Maß, Panzer aufgewickeltbewertes Schalldämm-Maß, Panzer abgewickelt
BLACKLINE 25 / 26 in Wärmedämmverbundsystem, mit Neopordämmung WLG 031 innen, Revision unten innen (RU)0,14 W/(mK)0.790,79 W/(m²K)Rw = 44 dB
Dn,e,w = 58 dB
Rw = 44 dB
Dn,e,w = 58 dB
BLACKLINE 29 / 28 in Wärmedämmverbundsystem, mit Neopordämmung WLG 031 innen, Revision unten innen (RU)0,15 W/(mK)0.790,70 W/(m²K)Rw = 44 dB
Dn,e,w = 58 dB
Rw = 44 dB
Dn,e,w = 58 dB
BLACKLINE 29 / 28 mit Neopordämmung WLG 031 innen, Revision außen (RU) mit Lüfter Typ Aerco Zuroh 1000,15 W/(mK)0.790,70 W/(m²K)Rw = 35 dB
Dn,e,w = 50 dB
Rw = 31 dB
Dn,e,w = 46 dB
BLACKLINE 29 / 28 in Wärmedämmverbundsystem, mit Neopordämmung WLG 031 innen, Revision außen (RA)0,15 W/(mK)0.830,65 W/(m²K)Rw = 49 dB
Dn,e,w = 63 dB
Rw = 48 dB
Dn,e,w = 63 dB
BLACKLINE 29 / 28 mit Neopordämmung WLG 031 innen, Revision außen (RA) mit Lüfter Aeromat Midi0,15 W/(mK)0.830,65 W/(m²K)Rw = 40 dB
Dn,e,w = 54 dB
Rw = 35 dB
Dn,e,w = 49 dB
BLACKLINE 29 / 28 mit Neopordämmung WLG 031 innen, Revision außen (RA) mit Lüfter Aeromat 1000,15 W/(mK)0.830,65 W/(m²K)Rw = 44 dB
Dn,e,w = 58 dB
Rw = 42 dB
Dn,e,w = 56 dB
BLACKLINE 29 / 36 in monolithischem Mauerwerk, mit Neo- pordämmung WLG 031 innen, Revision unten innen (RU)0,13 W/(mK)0.770,53 W/(m²K)Rw = 44 dB
Dn,e,w = 58 dB
Rw = 44 dB
Dn,e,w = 58 dB
BLACKLINE 29 / 36 in Wärmedämmverbundsystem, mit Neopordämmung WLG 031 innen, Revision unten innen (RU)0,12 W/(mK)0.770,53 W/(m²K)Rw = 44 dB
Dn,e,w = 58 dB
Rw = 44 dB
Dn,e,w = 58 dB


Mögliches Zubehör

LEHR Aufsatzelement AE BLACKLINE XT

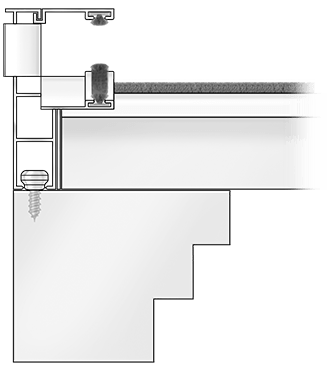

Schienensystem:
Erhältlich sind Standard-Führungsschienen für die Innenrevision von unten sowie zweiteilige Schienen zur Revision raumseitig geschlossener Kästen. Ausführung in PVC oder Aluminium. Standardfarbe weiß. Es sind nahezu alle gängigen Farben und Folierungen möglich.

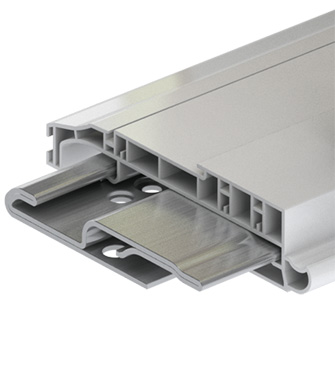

Spezialverstärkungseisen:
Das Spezialverstärkungseisen schafft maximale Stabilität und sorgt für eine perfekte Verbindung zwischen Fenster und Kastenelement, über die gesamte Baulänge.

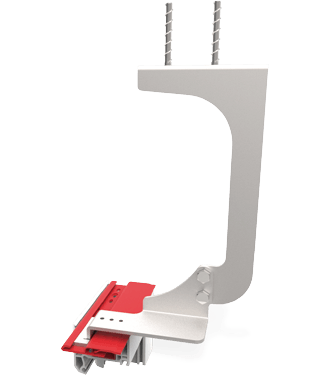

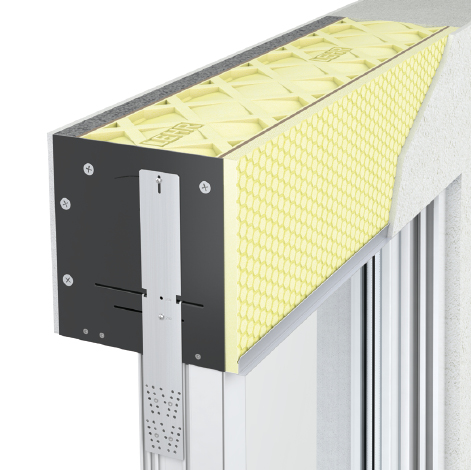

Statikkonsole:
Bei RU-Kästen können zur Lastabtragung der Fensterkräfte Statikkonsolen eingesetzt werden


FAQ – Häufig gestellte Fragen

LEHR Aufsatzelement AE BLACKLINE XT

Maximal 6 Meter, aber in geteilten oder gekoppelten Ausführungen.
Normalerweise ohne Auflager, in Absprache jedoch möglich.
Die Bautiefen reichen von 28 bis 42 cm – jeweils in 2 Zentimeterschritten
Die Bauhöhen betragen 25 und 29 cm
Ja, bei allen Kastengrößen.
Ja, bei Erfüllung der statischen Vorgaben und bei RA-Ausführung.
Mit dem patentierten Einrastsystem wird der Blendrahmen mit dem Kasten verbunden. Zusätzlich wird ein Haltestiel auf jeder Kopfstückseite als Verbindung zwischen Fenster und Aufsatzkasten angeschraubt.
Zusätzlich kann ein Spezialverstärkungseisen verwendet werden. Darüberhinaus ist bei RU-Elementen die Statikkonsole jederzeit einsetzbar. Bei RA-Elementen kann mit dem Rundstahlbolzen mit PVC-Lasche die Last abgetragen werden.
Ja, wenn das Einrückmaß festgelegt ist. Ein- oder beidseitig!
Es sind sämtliche gängigen Dekore und Farben möglich, wie Renolit, Hornschuch, Automotive Finish oder Coex.
Die Rollladenschienen sowohl in PVC-Ausführung als auch Aluminium-Ausführung erhältlich
EEs werden dann mehrere Anlagen im Kasten eingebaut. Entweder als Kopplung d.h. ein Antrieb bewegt mehrere Rollladenpanzer. Oder als Teilung. Jeder Behang hat einen separaten Antrieb.
Ja, grundsätzlich kann ein Festrahmen eingesetzt werden. Auch ist das System so konstruiert, dass ein Insektenschutzrollo ohne Probleme eingebaut werden kann. Hierfür sind bereits die Rollladenführungsschienen und die Bordstücke ausgebildet. Auch bei Hebe-Schiebelementen können horizontal veschiebbare Rollos eingebaut werden.
Es spielt keine Rolle ob ein PVC- oder Alu-Rollladenpanzer, in Maxi- oder Minigröße, verwendet wird,es können alle handelsüblichen Rollladen eingestzt werden. Für die entsprechenden Profilgrößen, gibt es die passende Rollladenführung.
Grundsätzlich wird die original Rollladenführungsschiene empfohlen. Dafür steht das gesamte System. Es kann aber auch in Absprache eine andere Schiene verwendet werden. Dies ist im Detail vorab zu klären.
Nein, denn das System ist so ausgelegt, dass der Einlaufbereich direkt am Bordstück integriert ist. Egal ob die Standardschiene aus PVC oder Aluminium verwendet wird.
Die dünne Dämmung (gelb) ist immer außen. Die Kunstsstoffschiene mit Revisionsdeckel ist immer innen. Der RA-Kasten hat innenseitig keine Schiene, sondern nur einen Dämmblock. Hier liegt die Revisionsöffnung außen.
Über den Baustoffhandel oder den autorisierten Händler.
Nein, alle Materialien sind vom DiBt zugelassen und haben Brandschutzklasse B1.
Entsprechend den Schallprüfberichten
Dies ist abhängig von den Rollladenführungsschienen und den Wandstärken. Beim RA-Kasten steht das Fenster genau hinter der Revisionsöffnung
Es muss auf jeden Fall eine Überdämmung des Kastens entsprechend der Richtlinie oder den Verarbeiterrichtlinien der Fassadenhersteller erfolgen.
Der Kasten sollte die Bautiefe der Wandstärke haben
Genaue Positionierung des Fensters in Abstimmung mit der Dämmstoffstärke beachten. Der Kasten sollte bis zur Hinterkante der Klinkerfassade reichen.
Ja, in Abstimmung mit der bautechnischen Ausführung
Ja, aber nur bis zur ausgewiesenen Höhe (siehe Montageanleitung)
Abhängig von der der Höhe des Kastens
– ca. 185 mm Ballendurchmesser bei 250 mm Kastenhöhe
– ca. 205 mm Ballendurchmesser bei 290 mm Kastenhöhe
Prinzipiell ja – der Ballendurchmesser variiert, je nach Kastengröße
Alle Arten der Bedienung sind möglich – Gurt-, Kurbel und elektrischer Motorantrieb
Ja, bei allen Kastenausführungen können Spezialverstärkungseisen anstatt der Basisprofile eingebaut werden. Zusätzlich können bei RU-Kästen Statikkonsolen zur Lastabtragung der Fensterkräfte
integriert werden. Bei RA-Kästen und Lightstore können zusätzlich Rundstahlbolzen mit PVC-Lasche vorgesehen werden.
Es ist eine Rollladenkastenabschlussschiene vorhanden, die entsprechend der DIN 18550 ausgeführt ist. Jedoch ist bei Putzausführung darauf zu achten, dass die Putzstärke eingehalten wird und damit ist eine Putzschiene evtl. erforderlich
Die Aluminiumschienen dürfen nicht beschädigt werden. Im Auflagerbereich ist der Putz entsprechend so auszuführen, dass ein Revisionsdeckel eingebaut werden kann. Der Rollladenpanzer muss von der Breite her so mit der Fenstergröße abgestimmt sein, dass eine Revisionierung jederzeit möglich ist.
Deckelsysteme verwenden, die eine Wärmedämmung mit besseren Dämmwerten aufweißen.
In die Innenblende können verschiedene Lüfter eingebaut werden. Dies ist abhängig von der Luftwecheslrate des Systems. Der Einbau kann zur Reduzierung der Wärme – und Schalldämmung führen. Auch eine seitliche Verbreiterung im Auflagerbereich ist möglich. In technischer Abstimmung mit Fa. LEHR
Ja, hier ist jedoch eine Rücksprache mit der gewünschten Ausführung im Detail notwendig
