LEHR LIGHTSTORE-Kastensystem

Unsere neueste Entwicklung zum Thema Sonnenschutz

Eine gute Idee setzt sich durch: Nachdem wir bereits für das Produkt Rollladenkasten mit unserer BLACKLINE-Serie ein ganz neues Grundkonzept entwickelt und erfolgreich auf dem Markt etabliert haben, war es nur logisch, dieses Prinzip auch auf unsere Sonnenschutz-Systeme zu übertragen. Und hier ist das Resultat: Das neue Raffstore-Kastensystem LEHR LIGHTSTORE.

Auch hier setzen wir konsequent auf ein modular aufgebautes System und auf den Werkstoff mit dem derzeit besten Preis-Leistungs-Verhältnis: Neopor. Damit können wir nun Raffstore-Kästen anbieten, die sowohl mit exzellenten Dämmwerten als auch mit außergewöhnlich flexiblen Einsatzmöglichkeiten punkten und dabei stets eine sichere und wirtschaftliche Lösung darstellen:

  • Kern des Systems ist ein Basiskasten, der durch eine innenseitige Aufdickung der Wandstärke angepasst wird.
  • Grundausführungen für monolithisches Mauerwerk und Wärmedämmverbundsysteme.
  • Außenblende: wahlweise eine 10 mm Zementspanplatte  oder eine 28 mm (Standard) starke geprägte Dämmstoffplatte mit integrierter Spanplatte als Trägerelement.
  • Innenseite: Neopor-Dämmung mit 6 mm Spanplatte und Alu-Aussteifungswinkel (zur Fixierung der Fensterelemente).
  • Darauf wird die Aufdämmung zur Anpassung an die Wandstärke angebracht.
  • Oberseite: 60 mm Neopor-Dämmung mit Befestigungsprofil zum Anschrauben der Raffstoreanlage und zur Montage des Kastens, z.B. mittels Winkeln oder Einbetonierlaschen.
  • Paketraum: 140 mm Tiefe, geeignet für 80er- und 90er-Lamellen. 270 mm Höhe zur Aufnahme raumhoher Raffstoreanlagen.
  • Für längere Elemente wird der Innendämmblock mit Rundstahlbolzen zur lastabtragenden Befestigung der Fensterelemente ausgestattet (Sonderausstattung).
  • Alle Systemversionen weisen hervorragende energetische Werte auf und entsprechen dem Passivhausstandard.
  • Auch schalltechnisch bieten LIGHTSTORE-Kästen mit 39 dB einen guten Wert.
  • Überdämmung des Blendrahmens möglich (Typ II).

Wir sind »QNG-Ready« und erfüllen die Vorgaben des aktuellen Gebäudeenergiegesetzes!
Weitere Information unter folgendem Link: www.sentinel-haus.de

GEG zertifiziert



Systemaufbau:

LEHR LIGHTSTORE-Kastensystem

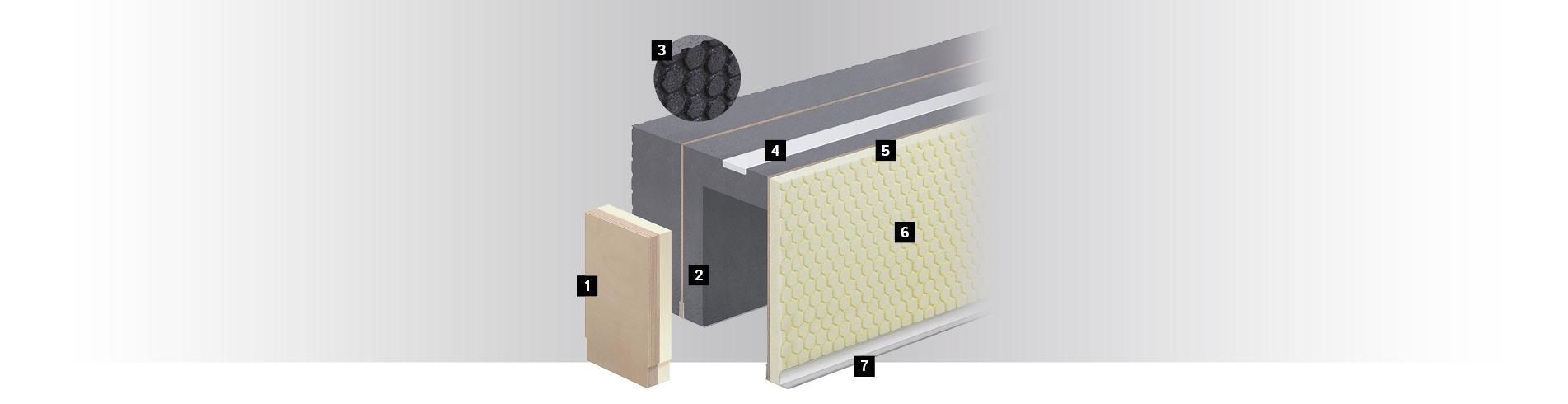

1
22 mm starkes Kopfstück als Abschluss des Paketraums, hier optional mit Wärmedämmung.
2
Starker Aluminiumwinkel für eine stabile Fixierung des Fensterelementes.
3
Raumseite: Unser System beinhaltet Neopor-Dämmelemente in abgestuften Stärken, mit denen der Kasten auf die gewünschte Tiefe aufgedickt wird. Neopor mit WLG 031 weist hervorragende Dämmwerte auf. Die genoppte Oberfläche der Elemente dient als zuverlässiger Putzträger.
4
Korpus aus Neopor mit eingearbeiteter Verstärkung
5
Mit dem Korpus fest verbundene Spanplatte
6
Außenblende aus 28 mm (Standard) starkem, hartverschäumtem Spezial-EPS mit genoppter Oberfläche als Putzträger. Alternativ 10 mm starke Putzträgerplatte.
7
Kasten-Abschlußschiene aus stranggepresstem Aluminium.


Typenübersicht:

LEHR LIGHTSTORE-Kastensystem

Typ l

30/36 cm Kastenbreite
Blende 28 (Standard) – 33 cm hoch




30/36 cm Kastenbreite
Blende 10 – 33 cm hoch


Typ ll

30/36 cm Kastenbreite
Blende 28 (Standard) – 33 cm hoch
mit Überdämmung




30/36 cm Kastenbreite
Blende 10 – 33 cm hoch
mit Überdämmung




Wärme- und Schallwerte:

LEHR LIGHTSTORE-Kastensystem

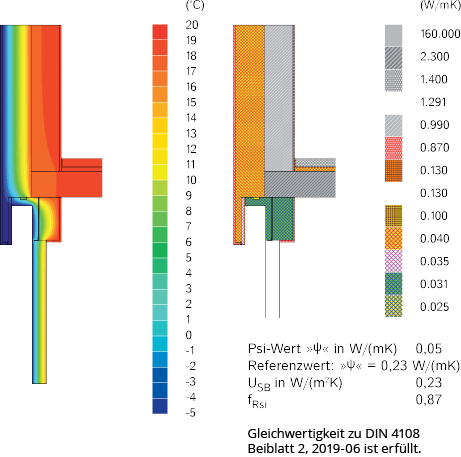

Wärmebrückendetail, LEHR LIGHTSTORE –30/33 Kasten (WDVS, Typ I)

waermewerte_lightstore

Das LIGHTSTORE-System weist hervorragende energetische Werte auf und entspricht dem Passivhausstandard.

ankerkomponenten_lightstore



Mögliches Zubehör

LEHR RAFFSTORE-Kastensystem LIGHTSTORE

Ankerkomponenten:

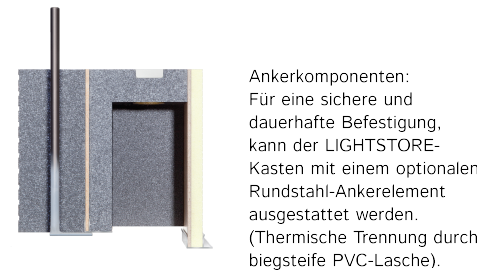

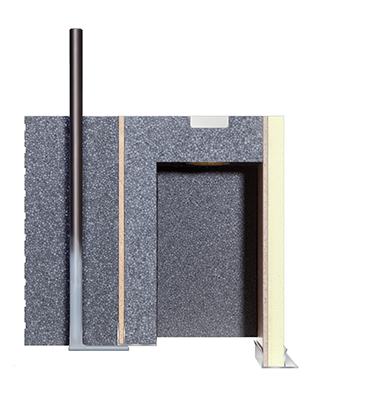

Für eine sichere und dauerhafte Beestigung, kann der LIGHTSTORE-Kasten mit einem optionalen Rundstahl-Ankerelement ausgestattet werden.


FAQ – Häufig gestellte Fragen

LEHR LIGHTSTORE-Kastensystem

Maximal 6 Meter als Einzelelement, dann weiteren Elementen gekoppelt.
Bei Elektromoter jweils 4 cm pro Seite. Bei Kurbelbetrieb nach Absprache.
Nach Kundenwunsch und technischer Klärung können alle Bautiefen realisiert werden.
Nach Kundenwunsch und technischer Klärung können alle Bauhöhen realisiert werden.
Ja, ab einer Dämmstärke von 40 mm (WLG 032) (bei allen Kastengrößen).
Ja, bei allen Kastengrößen.
Ja, bei Erfüllung der bauphysikalischen/statischen Vorgaben.
Eine Fixierung erfolgt an der Aluschiene innen und zusätzlich lastabtragend durch einen Flachstahlanker (Ausführung nach Vorgabe).
Durch Aufbetonieren während des Betongangs.
Ja, auf jeden Fall gemäß Montageanleitung.
Die dünne Dämmung (gelb) ist immer außen. Die schwarze Neopordämmung oder andersfarbige Spezialdämmstoffe sind immer innenseitig.
Über den Baustoffhandel oder den autorisierten Händler.
Nein, alle Materialien sind vom DiBt zugelassen und haben Brandschutzklasse B1.
Entsprechend den Schallprüfberichten.
Dies ist abhängig vom Fensterprofil, der Raffstoreanlage und den Wandstärken.
Es muss auf jeden Fall eine Überdämmung des Kastens entsprechend der Richtlinie oder den Verarbeiterrichtlinien der Fassadenhersteller erfolgen.
Der Kasten sollte die Bautiefe der Wandstärke haben.
Genaue Positionierung des Fensters in Abstimmung mit der Dämmstoffstärke beachten. Der Kasten sollte bis zur Hinterkante der Klinkerfassade reichen. Im Leibungsbereich ist eine geschlossene Führungsschiene zu verwenden, die bis Hinterkante Klinkerverblendung reicht. Auch die Fensterbank ist entsprechend der Tiefe anzupassen!
Ja, in Abstimmung mit der bautechnischen Ausführung.
Ja, aber nur bis zur ausgewiesenen Höhe (siehe Montageanleitung).
Entsprechend der Höhe des Kastens können im Standardfall 240 mm Pakethöhe eingebaut werden. Eine längere Aussenblende schafft mehr Paketraumhöhe ohne die Durchgangshöhe bei Türen zu reduzieren.
Ja, jedoch ist die Behanghöhe in hochgefahrenem Zustand entscheident. Diese hängt von der Stapelbarkeit der Raffstore ab und der Lamellenform. Deshalb immer Herstellerangaben beachten.
Es ist meistens ein Elektromotor eingebaut, ebenfalls ist ein Kurbelantrieb möglich. Hier ist die Positionierung der Kurbel entscheidend.
Ja, alle Kästen sind zugelassen.
Ja, bei allen Kästen können Flachstahlanker zur Lastabtragung der Fensterkräfte eingebaut werden. Die Anzahl bestimmt der Auftraggeber.
Es ist eine Raffstiorekastenabschlussschiene vorhanden, die entsprechend der DIN 18550 ausgeführt ist. Jedoch ist bei Putzausführung darauf zu achten, dass die Putzstärke eingehalten wird und damit ist eine Putzschiene evtl. erforderlich.
Die Aluminiumschienen dürfen nicht beschädigt werden. Im Auflagerbereich ist der Überstand der Aluminiumschiene auszuschneiden.
Durch sorgfältiges Abdichten zum Innenraum. Aufbringen einer Schwerfolie bzw. Dämmfolie im Paketraum.
Durch den Einsatz von besseren Dämmstoffen im Innenblendenbereich, die eine bessere Wärmedämmung aufweisen (nach Absprache möglich).
In die Innenblende können verschiedene Lüfter eingebaut werden. Dies ist abhängig von der Luftwecheslrate des Systems. Der Einbau kann zur Reduzierung der Wärme – und Schalldämmung führen. Auch eine seitliche Verbreiterung im Auflagerbereich ist möglich. In technischer Abstimmung mit Fa. LEHR.
